你的游戏卡顿元凶竟是它？2026年顶级显卡晶体管架构深度拆解！

784 2026-04-16

连续三局在《绝地求生》决赛圈的关键时刻画面卡成PPT，或是《赛博朋克2077：往日之影》光追全开时突然帧率暴跌，相信不少玩家都经历过这种抓狂时刻，你可能怒斥优化垃圾、怀疑内存不足，甚至考虑升级整机，但真正的核心瓶颈，往往深藏在决定现代处理器性能与效率的微观基石里——晶体管架构的选择与应用，晶体管是构成所有现代计算芯片的基本开关单元，如同构建宏伟数字大厦的砖块，它的类型与设计，无声地掌控着游戏帧数、加载速度、发热程度乃至设备寿命。

GPU核心动力源：晶体管类型实战解析

当我们在讨论显卡（GPU）或中央处理器（CPU）的性能时，绕不开其核心的硅片——芯片（die），芯片上密布着数十亿甚至数百亿个微小的晶体管，它们负责执行计算和处理信号,常见的晶体管类型主要有：

MOSFET（金属氧化物半导体场效应晶体管）： 这是现代数字集成电路的绝对主力，也是当前GPU/CPU的基础构件，它的核心优势在于功耗相对较低、开关速度快、易于高密度集成，它通过栅极（Gate） 电压来控制源极（Source） 和漏极（Drain） 之间沟道（Channel） 的导通（开态）与关断（关态），实现0和1的逻辑运算，玩家关心的核心频率（GHz）、流处理器数量,其底层支撑就是MOSFET的开关速度与集成规模。
FinFET（鳍式场效应晶体管）： 这是传统平面MOSFET在22/16纳米节点之后的重要演进形态，想象一下传统平面沟道被竖立起来，形成类似鱼鳍（Fin）的三维结构，栅极从三面包裹住沟道，这种设计带来的革命性好处是：
- 更强的栅极控制力： 有效抑制了困扰平面工艺的短沟道效应（SCE），即在晶体管尺寸不断缩小时漏电流（Leakage）激增的问题，漏电流是功耗（尤其待机功耗）和发热的罪魁祸首之一,直接影响笔记本续航和显卡风扇噪音。
- 更高性能/更低功耗： 在相同性能下功耗显著降低，或在相同功耗下性能得以提升，这直接关系到玩家能否在更高画质下维持流畅帧率，以及机箱内的温度与噪音控制，从NVIDIA的GeForce RTX 20/30/40系列到AMD的Radeon RX 6000/7000系列，核心GPU芯片普遍采用FinFET技术（台积电N7/N6/N5/N4或三星8N等工艺）。
- 更佳的面积利用： 有利于在相同芯片面积内集成更多晶体管,提升计算能力。
GAAFET/GAA（环绕栅极场效应晶体管）与 RibbonFET： 这是FinFET的进一步进化，被视为2纳米及以下节点的关键技术，栅极材料（如金属）完全环绕纳米线（Nanowire）或纳米片（Nanosheet）形成的沟道，实现四面甚至全方位的栅极控制（Gate-All-Around），其核心优势是：
- 登峰造极的栅控能力： 几乎彻底解决短沟道效应，大幅降低漏电,进一步提升能效比。
- 更高的驱动电流： 在相同尺寸下提供更强的电流驱动能力,意味着更高的性能潜力。
- 更灵活的设计： 通过堆叠多个纳米片，可在不显著增加芯片面积的情况下增加沟道宽度,提升性能。
- 2026年旗舰应用： 英特尔预计在Arrow Lake（桌面）和Lunar Lake（移动）CPU上采用其RibbonFET（GAA的一种）；三星3nm GAA工艺已用于Exynos移动芯片，并有望在下一代移动GPU和高性能计算领域扩展；台积电N2工艺也基于纳米片GAA结构。

晶体管架构如何左右你的游戏体验？

性能与帧数： 开关速度是晶体管的核心指标之一，更快的开关速度意味着晶体管能在更短的时间内完成状态切换，直接提升处理器的时钟频率（GHz）和指令执行速度，FinFET和GAA相较于老式平面晶体管，在相同电压下能实现更高的驱动电流和更快的开关速度，这是现代GPU能飙升至2GHz甚至3GHz以上频率的物理基础，也是高帧率（FPS）流畅体验的底层保障。集成度（晶体管密度）决定了在指甲盖大小的芯片上能塞进多少计算单元（如CUDA Core, Stream Processor），更高的密度意味着更强大的并行计算能力，对处理复杂游戏场景、高分辨率纹理、实时光线追踪至关重要。2026年Q1旗舰显卡RTX 5090和Radeon RX 8900 XT预计将采用台积电N3或N4P工艺，晶体管数量突破800亿大关，为4K+光追+高刷提供澎湃动力。
功耗与发热：
- 动态功耗： 主要来自晶体管开关过程中对负载电容充放电消耗的能量，公式简化表示为 P_dyn ∝ C V² f (C:电容, V:电压, f:频率)，降低工作电压(V)是减少动态功耗最有效的手段，FinFET/GAA优异的栅控能力允许在更低的电压下稳定工作，同时维持高性能，这意味着在运行《艾尔登法环》或《心灵杀手2》时，显卡核心电压更低,整体功耗和发热更可控。
- 静态功耗/漏电功耗： 即使晶体管处于关闭状态，由于量子隧穿效应等物理限制，仍存在微小的电流泄漏（Subthreshold Leakage），随着工艺节点微缩，漏电问题曾急剧恶化，FinFET的三维栅极结构和GAA的全环绕栅极，正是为了强力压制漏电而生。更低的漏电意味着：
  - 待机/低负载时（如桌面待机、播放视频）更省电,延长笔记本续航。
  - 高负载下（如游戏、渲染）因漏电产生的无效发热大幅减少，散热系统压力更小,风扇噪音更低。
  - 芯片在安全温度墙内能维持更长时间的高性能释放（Boost Clock），避免因过热降频导致的帧数波动（Stuttering）。TechPowerUp 2026年3月报告指出，采用3nm GAA试验芯片的移动GPU在同等负载下，漏电功耗比5nm FinFET降低约40%。
工艺节点与成本： 更先进的晶体管结构（FinFET -> GAA）是实现更小工艺节点（如5nm -> 3nm -> 2nm）的关键，更小的节点意味着更高的晶体管密度、潜在的更高性能和能效，研发和制造这些先进工艺的成本极其高昂（EUV光刻机等），这直接传导到高端GPU和CPU的售价上，玩家在追求顶级性能时,需要为这些前沿晶体管技术买单。

实战选卡指南：穿透参数看门道

面对琳琅满目的显卡型号（如RTX 4070 Ti SUPER vs RX 7900 GRE）,如何结合晶体管技术做明智选择？

关注核心架构代号与工艺节点： 这直接揭示了所用晶体管技术。
- NVIDIA Ada Lovelace (RTX 40系)：台积电4N工艺（基于N4优化）,FinFET。
- AMD RDNA 3 (RX 7000系)：台积电N5/N6（计算单元） + N6（缓存）,FinFET。

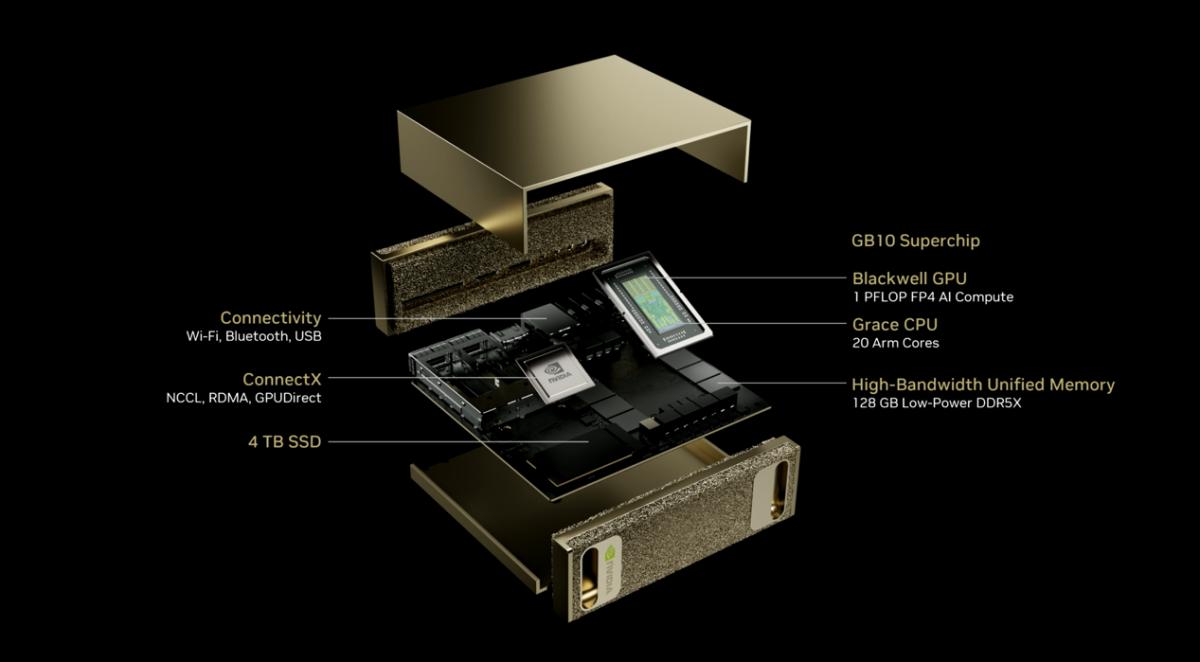

- 下一代（预计2026）： NVIDIA Blackwell / AMD RDNA 4 - 可能采用台积电N3（FinFET）或更先进节点。
- 英特尔Battlemage（预计）：可能采用台积电N4或更先进工艺。
- 关键点： 同代产品中，工艺节点数字越小（如N4 vs N6），通常意味着更新的FinFET优化或更接近GAA,能效比潜力更大。
功耗（TDP）与能效比是关键指标： 不要只看绝对性能，在相近性能层级（如1440p高刷体验）,优先选择：
- 官方TDP更低的产品：通常意味着更先进的工艺/晶体管技术带来更好的能效,发热噪音控制更好。
- 第三方评测中的“每瓦性能（Performance per Watt）”数据：这直接体现了晶体管架构的效率优势。能效比高的卡，长期游戏体验更舒适，电费支出更少，对电源和散热的要求也相对宽松。
散热设计与Boost机制： 再好的晶体管也怕热，优秀的散热系统（如均热板、多热管、大面积鳍片、高效风扇）能确保GPU芯片（Die）温度保持在较低水平,低温有助于：
- 维持更高的Boost频率（GPU会根据功耗、温度、负载自动提升频率）,获得额外性能。
- 显著减少因温度触顶（Thermal Throttling）导致的降频卡顿，保证帧率稳定（Frame Pacing），查看评测中关于散热效能和温度/噪音控制的章节。
明确需求，拒绝盲目追新：
- 1080P高刷玩家： 当前成熟的6nm/5nm FinFET产品（如RTX 4060, RX 7600）已能很好满足，性价比高,无需为前沿GAA付费。
- 1440P极致/入门4K玩家： 关注采用4N/N5等较先进FinFET的次旗舰（如RTX 4070 SUPER, RX 7800 XT），在性能、功耗、价格间取得平衡。
- 4K光追高刷/未来战士： 若预算充足，可等待或选择采用下一代3nm级工艺（FinFET或早期GAA）的旗舰/次旗舰（如未来的RTX 5080/5090, RX 8900 XT），它们将提供最顶级的性能和能效，为未来数年的3A大作保驾护航，但需为高昂的“尝鲜”成本做好准备。

FAQ：玩家关心的晶体管核心问题

Q：为什么新出的显卡（用新工艺/新晶体管）那么贵？ A：研发FinFET/GAA等先进晶体管技术和建造对应的晶圆厂（Fab）需要投入天文数字的资金（数百亿美元），这些成本会分摊到早期采用新工艺的芯片（如旗舰GPU/CPU）上，随着产量提升和工艺成熟,成本会逐渐下降。
Q：纳米（nm）数字越小就绝对越好吗？ A：不一定，nm数字是工艺节点的代称，反映大致的技术世代。同代节点下，数字越小通常意味着更先进的制造技术和晶体管优化（如FinFET的改进版或GAA），带来密度、性能、能效的提升。 但不同厂商（台积电TSMC、三星Samsung、英特尔Intel）对同一nm节点的定义和实际技术水平可能存在差异，最终还是要看具体产品的实测性能、功耗和价格。
Q：晶体管技术对笔记本游戏本更重要吗？ A：极其重要！ 笔记本受限于狭小的空间和电池容量，对功耗和发热极其敏感，采用先进FinFET（如4N, N5）甚至未来GAA技术的移动GPU（如笔记本版RTX 40系，未来的移动版RTX 50/RX 8000系），能在有限的功耗墙（TGP）内提供更强的性能，显著提升续航时间，并降低风扇噪音和表面温度,极大改善移动游戏体验。
Q：GAA什么时候能普及到主流显卡？ A：目前GAA主要用于最尖端的移动SoC和部分HPC芯片，预计2026-2027年，随着台积电N2、三星SF2等GAA工艺量产和成本优化，将逐步渗透到高端桌面GPU（如RTX 5080/5090, RX 8900 XT级别），主流级显卡（如未来的RTX 5060/RX 8700 XT级别）可能仍需等待更长时间，或继续使用更成熟的FinFET优化工艺（如N3/N4P）。

未来战场：晶体管技术的持续进化

晶体管技术的竞赛永不停歇，在GAA之后，业界已在探索更前沿的架构，如CFET（互补场效应晶体管，垂直堆叠N型和P型晶体管以进一步提升密度）、原子级薄二维材料（如二硫化钼）晶体管、甚至利用量子效应的新型器件，这些研究旨在突破硅基器件的物理极限，为未来游戏提供更强大、更智能、更沉浸的计算平台，每一次晶体管的微缩与革新,都在为突破虚拟世界的边界添砖加瓦。

就是由"慈云游戏网"为您带来的《你的游戏卡顿元凶竟是它？2026年顶级显卡晶体管架构深度拆解！》独家解析，掌握硬件底层逻辑，方能精准升级制胜战场！更多硬核科技与实战选购指南，敬请锁定本站更新。
